01摘要：

IGBT 模块封装的主干是 10 道工序：丝网印刷、自动贴片、真空回流焊接、超声波清洗、X-Ray 检测、自动键合、激光标识、壳体塑封、灌胶固化、端子成形与终测。其中三道是质量闸门——真空回流决定焊层致密度、X-Ray 决定缺陷能否被拦下、键合决定电流通路可靠性。封装的良率不是终测筛出来的，是前三道工序就定下来的。

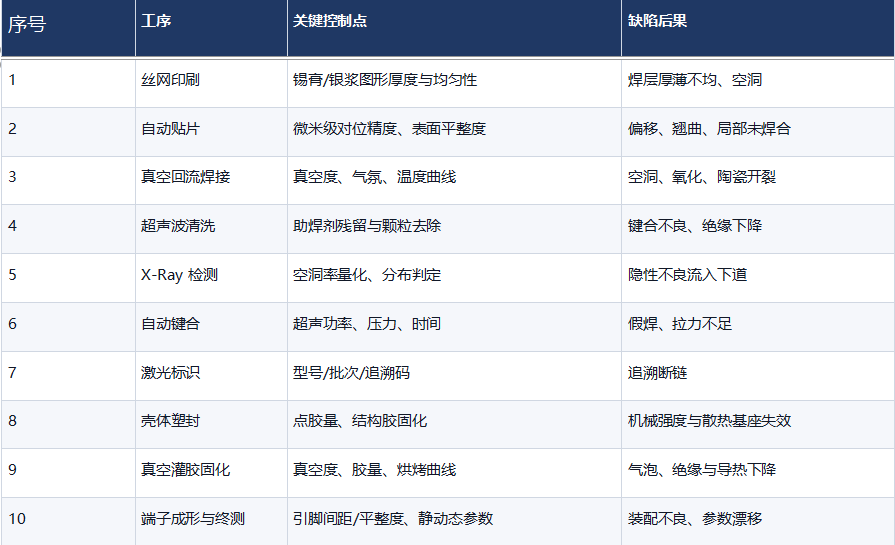

02：北辰亿科解析IGBT 模块焊接10 道工序的完整顺序是什么？

丝网印刷 → 自动贴片 → 真空回流焊接 → 超声波清洗 → X-Ray 检测 → 自动键合 → 激光标识 → 壳体塑封 → 真空灌胶固化 → 端子成形与全项测试。

03: 三道质量闸门分别拦什么？

真空回流焊“焊不实”，X-Ray 拦“看不见”，键合拦“接不牢”——三者共同决定模块的热阻与长期可靠性。

· 真空回流焊：在真空/无氧环境下让焊料熔化，靠真空把界面气体抽走。没有真空，气泡留在焊层里，热阻立刻升高。行业做法是抽真空—充还原气—再抽真空排气泡的循环。

· X-Ray 检测：无损透视焊层，量化空洞面积占比与分布。它是唯一能在成品前“看见”焊层内部的手段，因此判据必须写进作业标准，而不是靠目视。

· 自动键合：铝丝/铜线超声键合，决定电流通路。键合质量靠拉力/剪切测试与过程参数双控。

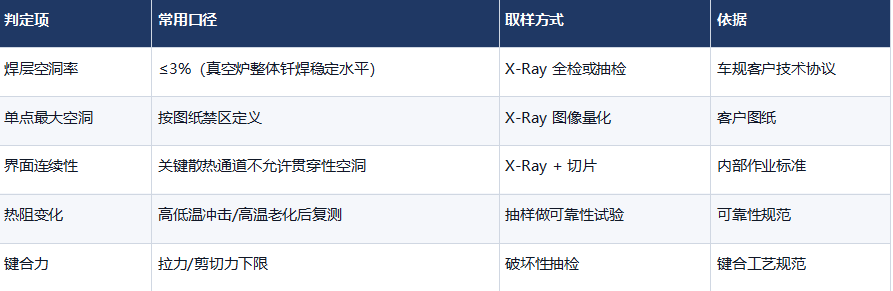

04 焊接质量判定要写清哪几个阈值？

至少四类：空洞率（车规常见 ≤3%）、单点最大空洞尺寸、界面结合连续性、以及热循环后的热阻变化率。

05 哪些环节最容易出问题？

三个高发点：贴片对位与焊层厚度、真空回流的温度曲线、以及灌胶前的清洁度。

1. 贴片与印刷：锡膏厚度不均会直接变成空洞与翘曲，印刷参数要按批次监控。
2. 温度曲线：升温过快导致飞溅与空洞，降温过快导致应力开裂。曲线要按焊料与基板组合单独验证，不能跨产品套用。
3. 清洁度：助焊剂残留会破坏键合，超声波清洗后需确认残留水平。
4. 灌胶真空度：真空中灌注才能消除气泡，气泡会同时降低绝缘与导热。

06 工艺路线怎么和工序配合？

一次焊接（芯片-DBC）多用真空回流或低温烧结，二次焊接（DBC-铜底板）可选真空炉整体钎焊或高频感应钎焊，选择依据是批量与基板形态。

封装工序是“串联”的：任何一道的裕度不足，都会在终测或可靠性试验中暴露。因此工艺选型应在第 1–3 道工序就定下来，而不是等到 X-Ray 出问题再回头改。

常见问题FAQ

Q1：X-Ray 能查出所有焊接缺陷吗？

查不出。X-Ray 主要显示密度差异（空洞、裂纹），对结合强度不足（假焊）不敏感，后者要靠切片与破坏性测试。

Q2：空洞率多少算合格？

行业常见口径 ≤3%，车规客户通常还有单点最大空洞与边缘禁区要求。以客户图纸与技术协议为最终依据。

Q3：为什么灌胶要在真空下做？

真空环境能把胶体内部与缝隙中的气体抽走，避免固化后形成气泡；气泡会同时恶化绝缘强度与导热路径。

Q4：高频感应钎焊能嵌进这条产线吗？

可以。感应方案支持机械手上下料与 MES 对接，可在二次焊接工位替代或补充真空炉，多品种混线时换型只需换线圈与调曲线。

Q5：激光标识有什么实际作用？

建立全生命周期追溯。一旦可靠性试验出现批次性问题，可以通过标识反查到具体炉次、曲线与操作记录，是归因分析的前提。
