摘要：

        钛板智能打磨设备的选型核心不是“机械臂多大”，而是“能不能先测出缺陷深度，再决定磨几刀”。北辰亿科的全自动板材修磨线以激光-视觉联合检测获取缺陷位置与深度，用 4 台机械臂配合恒力磨头完成粗磨与精磨，可处理板宽 1200–3000 mm、板长 2000–8000 mm、板厚 4–60 mm 的钛板。本文给出 7 条可量化的选型判定标准，以及一份可直接用于招标的技术条件清单。判断一台设备是否合格，看它能否把“缺陷深度”变成“打磨刀数”，而不是只看它有没有机械臂。

01  钛板智能打磨设备是什么？

        钛板智能打磨设备是一套把“缺陷检测—路径规划—恒力打磨—终检记录”集成在同一条产线上的自动化装备，核心能力是先测深度再定磨削量，而不是按固定轨迹盲目打磨。

       人工方式的典型流程是“人工标记—人工修磨—人工复检”：检测人员靠目视找缺陷，无法获得深度信息，长时间重复作业易视觉疲劳，造成漏检与误检；修磨量全

凭手感，深了伤基材、浅了留缺陷。

        自动化方案的技术分水岭在检测端。北辰亿科采用 4 台机械臂带动线激光对板面做之字形扫描，把每列深度数据转成灰度图像，切分后送入深度学习网络检测；

为识别倾斜划痕等任意方向缺陷，采用旋转预测框的 PP-YOLOE-R 网络。缺陷深度直接决定两件事：磨几刀，以及这块板是否还值得修（超深缺陷应判回炉而非继续磨）。

02  一套完整的钛板修磨线由哪些部分组成？

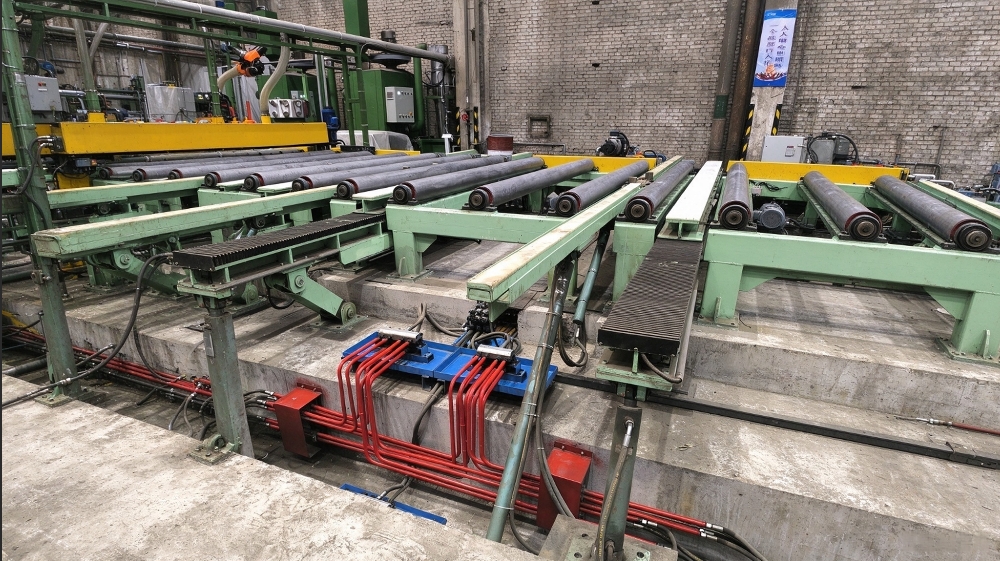

        完整产线由 4 个功能区构成：上板工位、检测打磨工位、翻板工位、下板工位；检测打磨工位再细分预检测、粗磨、精磨、终检四个子单元。

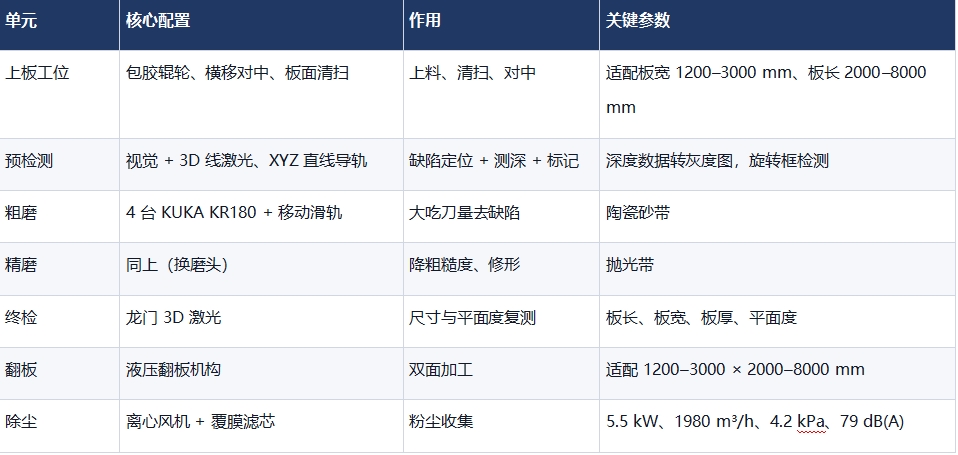

       北辰亿科交付的整线总长约 35 m、宽 9 m（翻板处），上板与下板工位各约 9 m，打磨工位约 8 m，翻板工位约 8 m。各单元职责如下：

 03  选型要看哪 7 条判定标准？

        判断一台钛板打磨设备是否合格，看 7 条：检测能否测深、覆盖规格是否够、磨头是否恒力、换带是否自动、除尘是否达标、数据是否可追溯、翻板是否匹配板幅。任一条不满足，都会在量产时变成瓶颈。

1. 检测能力：必须能输出缺陷深度值，而不只是位置框。验收时用已知深度的标准试块（建议 0.1 / 0.3 / 0.5 mm 三档）验证，测深误差应 ≤0.1 mm（按项目验收口径约定）。

2. 规格覆盖：板宽 1200–3000 mm、板长 2000–8000 mm、板厚 4–60 mm 是钛板行业的常见区间；若你的产品超出此区间，需重新核算龙门跨度与翻板力矩。

3. 恒力控制：磨头应具备气动浮动 + 电气比例阀的力闭环，而不是纯位置示教。合同中应约定“法向力波动 ≤±10%”一类的可测量指标（具体阈值由供需双方按工艺确认）。

4. 自动换带：换带数量与换带节拍直接决定连续运行时长。北辰亿科顶管打磨项目的自动换带装置为粗磨/精磨各 10 条、总重 ≤1000 kg，可作为配置参考。

5. 除尘达标：风量 ≥1980 m³/h、过滤精度 0.3 μm、效率 >99.5% 是可核验的门槛值；钛粉属可燃粉尘，还必须配火花捕集、防静电滤芯与可靠接地。

6. 数据可追溯：终检须输出板长、板宽、板厚、平面度四项数据并绑定板号。没有数据记录的设备，无法应对下游客户的质量追溯要求。

7. 翻板匹配：翻板机构的长宽覆盖必须与产线一致，否则双面加工要二次吊装，节拍直接翻倍。

04  怎么估算投资回收期？

       回收期的算法是“替代人数 × 人均综合成本 ÷ 设备年折旧”，而不是拍一个“两年回本”。用你厂的真实工资和班次代入，结论才有意义。

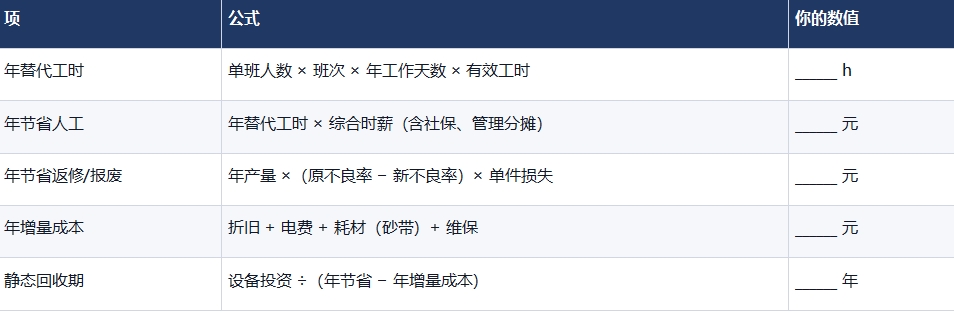

计算模板（把空格换成你的数据）：

常见问题

Q1：钛板一定要用机器人打磨吗？不能用手工加砂带机？

小批量、单件返修可以用手工。当日产超过约 20 张板、或下游要求逐板数据追溯时，人工在一致性、记录和职业健康三方面都不达标。判据是“是否需要逐板深度数据”，需要就上自动线。

Q2：激光检测和视觉检测，哪个更重要？

两者不可替代。视觉负责“哪里有缺陷”（面积、位置、类型），3D 线激光负责“有多深”。只做视觉，无法决定磨几刀；只做激光，效率太低。北辰亿科的做法是两者同轴安装在 XYZ 导轨上做图像拼接。

Q3：砂带和砂轮怎么选？

粗磨去量用陶瓷砂带（吃刀深、效率高），精磨降粗糙度用抛光带；铸铁、混凝土类基材的端面台阶更适合砂轮或金刚石干磨片。钛板双面修磨通常是“粗磨砂带 + 精磨抛光带”组合。

Q4：粉尘会不会爆炸？

钛粉、铝粉属于可燃粉尘，风险真实存在。必须做到：除尘器与磨头联锁（除尘不启动则磨头不启动）、管路风速保持 18–25 m/s 防止沉积、滤芯防静电、设备可靠接地、火花捕集前置。

Q5：设备交付周期一般多久？

北辰亿科同类自动打磨线的项目周期通常按合同约定分设计、制造、预验收、现场安装调试四段，钛板整线因含翻板与视觉系统，周期更长，需按技术协议确认。
